Construir tu Propio Domo Geodésico de Madera Paso a Paso

Guia Paso a Paso

Bienvenido a la guía definitiva de Mundo Hexagonal para construir un domo geodésico de madera. Esta estructura, basada en la geometría más eficiente de la naturaleza, combina una resistencia estructural increíble con una estética vanguardista.

Ya sea para un invernadero, un espacio de meditación o un proyecto de bioconstrucción, esta guía te llevará de la mano por todo el proceso, desde el cálculo inicial hasta el montaje final.

---

Fase 1: Planificación y Diseño Geométrico

El éxito de un domo geodésico no radica en la fuerza, sino en la precisión de su geometría. Antes de cortar la primera tabla, debemos definir la Frecuencia (V) del domo.

1.1 Entendiendo la Frecuencia (V)

La frecuencia determina qué tan «esférico» será tu domo y cuántos triángulos lo compondrán. Un domo V1 es un simple icosaedro (20 triángulos iguales). Un domo V2 divide cada cara del icosaedro en 4 triángulos más pequeños, y un V3 en 9.

A mayor frecuencia, más subdivisiones, más triángulos y una forma más redondeada, pero también mayor complejidad de corte y montaje. Para un proyecto de autoconstrucción de tamaño medio (4-6 metros de diámetro), una frecuencia V2 o V3 es la más equilibrada.

• V2: Usa solo 2 longitudes de puntales diferentes (A y B) y 1 tipo de triángulo. Es más sencillo.
• V3: Usa 3 longitudes de puntales (A, B y C) y 2 tipos de triángulos. Requiere más precisión.

1.2 El Cálculo de Materiales (La Calculadora de Domos)

No intentes calcular las longitudes a mano. Utiliza una calculadora de domos geodésicos online. Solo necesitas introducir el diámetro deseado y la frecuencia (V). La calculadora te dará:

1. El número total de puntales (struts).
2. La longitud exacta de cada tipo de puntal (A, B, C…).
3. El ángulo de corte (ángulo diedro) para los extremos de los puntales, esencial para que encajen perfectamente en los conectores.

Por ejemplo, para un domo V2 de 5 metros de diámetro, necesitarás 30 puntales tipo A y 35 puntales tipo B.

---

Fase 2: Preparación de Materiales y Herramientas

2.1 Lista de Materiales

• Madera: Lo más común es usar listones de madera de pino o abeto tratados para exterior. Las secciones típicas son 2×3, 2×4 o 4×4 pulgadas, dependiendo del tamaño del domo. Asegúrate de que la madera esté recta y seca.
• Conectores (Hubs): Son las piezas que unen los puntales en los vértices. Puedes comprarlos prefabricados (acero o polímero) o fabricarlos tú mismo con tubos de PVC o pletinas de metal. Este es el corazón del domo.
• Tornillería: Tornillos autorroscantes de alta resistencia para madera, tuercas y arandelas.
• Cubierta: Dependiendo del uso (plástico para invernadero, lona, madera machihembrada, policarbonato).

2.2 Herramientas Esenciales

• Sierra de inglete: Fundamental para hacer los cortes de ángulo diedro con precisión.
• Taladro/Atornillador: Para ensamblar la estructura.
• Cinta métrica y lápiz.
• Nivel de burbuja y escuadra de carpintero.
• Equipos de protección individual (EPIs): Gafas, guantes, mascarilla.

---

Fase 3: Corte y Fabricación de los Componentes

Esta fase requiere paciencia y precisión milimétrica. Un error de 1mm en cada corte se acumulará y hará imposible el ensamblaje final.

3.1 Corte de los Puntales (Struts)

Utiliza la sierra de inglete para cortar todos los puntales a la longitud exacta indicada por la calculadora. Marca cada tipo de puntal (A, B, C…) con colores o letras diferentes para no confundirlos durante el montaje.

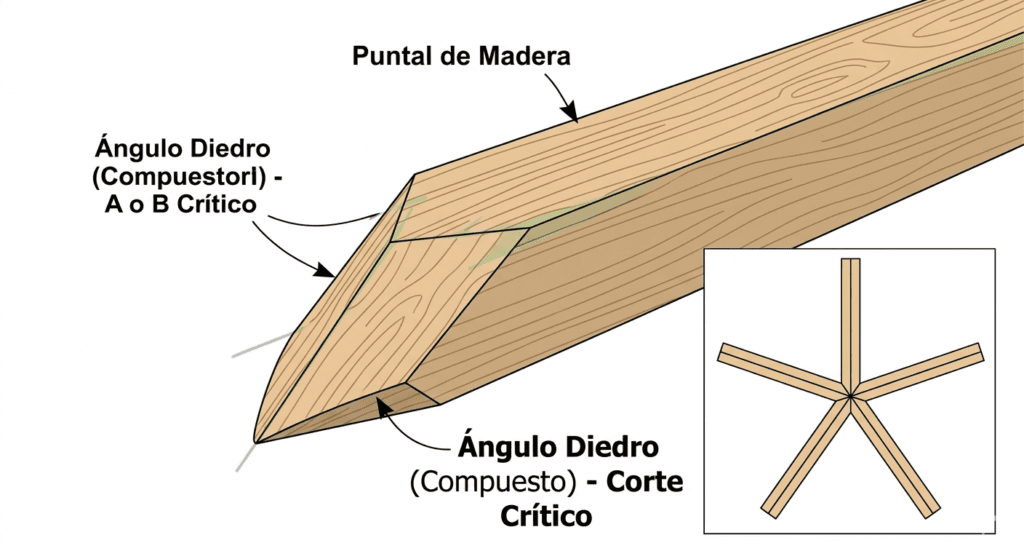

• El Ángulo Diedro: El corte más crítico es el ángulodiedro en los extremos de cada puntal. Este ángulo no es de 90 grados; es un ángulo complejo que permite que los puntales se unan en el conector formando la curvatura del domo. La calculadora te indicará este ángulo (ej. 10.5 grados). Configura tu sierra de inglete y haz una prueba antes de cortar todos los listones.

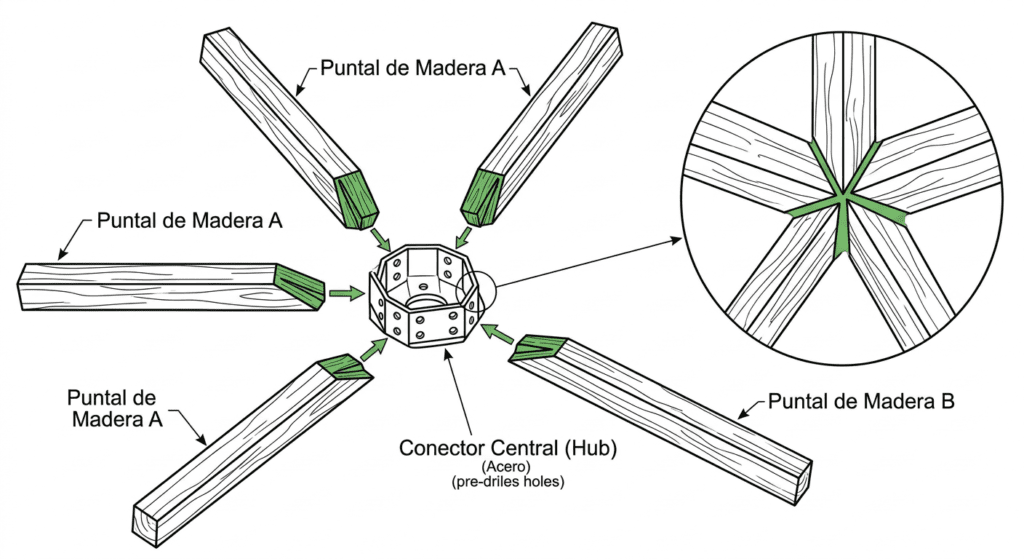

3.2 Preparación de los Conectores (Hubs)

Si estás fabricando tus propios conectores (ej. con tubos de PVC), corta los tubos a la longitud adecuada y perfora los orificios para los tornillos según el diseño elegido. Si son comprados, simplemente organízalos y tenlos listos.

---

Fase 4: El Montaje de la Estructura (El Ensamblaje)

¡Llegó el momento de ver crecer tu domo! El montaje se hace siempre desde la base hacia la cima. Necesitarás al menos una persona más para que te ayude.

4.1 La Base (El Anillo Inferior)

Comienza montando el primer anillo de puntales en el suelo. Asegúrate de que esté perfectamente nivelado. Este anillo define el diámetro de tu domo. Utiliza los conectores de base específicos (que suelen ser diferentes a los de la parte superior).

4.2 Construyendo por Niveles (Filas)

Sigue las instrucciones de montaje de tu diseño (que suelen estar codificadas por colores). Ve añadiendo los puntales y conectores fila por fila.

• La Clave del Montaje: No aprietes los tornillos al máximo al principio. Deja un poco de juego en cada conector. Esto te permitirá ajustar la estructura a medida que subes.
• Formando los Triángulos: Verás cómo se van formando los triángulos. La estructura geodésica se auto-soporta a medida que vas cerrando los triángulos de cada nivel.

4.3 Cerrando la Cima (El Cenit)

A medida que te acerques a la cima, la estructura se volverá más rígida. Colocar el último conector del cenit (el punto más alto) puede requerir algo de fuerza y ajuste. Una vez colocado, la estructura es increíblemente resistente.

---

Fase 5: Acabados y Cubierta

5.1 Nivelación y Apriete Final

Una vez que el domo esté completamente ensamblado, verifica la nivelación general. Si todo está correcto, procede a apretar firmemente todos los tornillos y tuercas de todos los conectores. La estructura se volverá una sola pieza rígida.

5.2 Cubriendo el Domo

El tipo de cubierta dependerá de la función del domo.

• Invernadero: Plástico de polietileno para invernadero, fijado con grapas o listones de madera a los puntales.
• Espacio habitable: Paneles de madera machihembrada, cubiertos con fieltro asfáltico y tejas asfálticas (shingles), o paneles de policarbonato transparente.
• Domo geodésico de madera: Si quieres una cubierta de madera sólida, cada triángulo debe ser cortado a medida y fijado a la estructura, lo que requiere un gran trabajo de carpintería.

---

¡Felicidades! Has construido tu propio domo geodésico de madera. Esta estructura es un testimonio de la eficiencia geométrica y la belleza natural de la madera.

Recuerda que esta es una guía general. Cada proyecto es único y depende del tamaño, la frecuencia y los materiales elegidos. ¡Disfruta del proceso de construcción y de tu nuevo espacio hexagonal!
